電子工程師和電子技術員在電路設計應用中，經常要對電路中電流以及電阻值和功率進行計算，下面用案例為大家詳細講解。

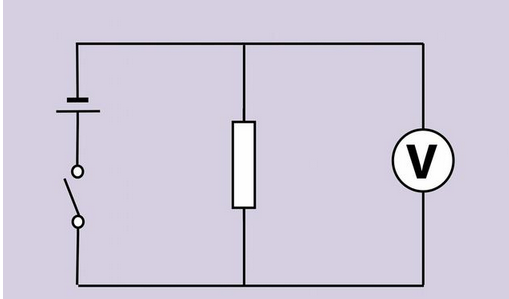

電路計算圖
電流A和電阻功率計算案例
R1=100Ω(歐姆)、R2=120Ω(歐姆)、 R2=150Ω(歐姆)
一：計算3個并聯電阻值
1/R=1/R1+1/R2+1/R3
1/R=1/100+1/120+1/150
1/R=6/600+5/600+4/600
1/R=15/600
R=600/15=40Ω(歐姆)
二：計算電流值
歐姆定律：在同一電路中，導體中的電流跟導體兩端的電壓成正比，跟導體的電阻成反比。
歐姆定律適用條件：適用于純電阻電路。公式中的I、U和R必須是在同一段電路中，運用公式計算時,各個物理量的單位一定要統一。
姆定律是德國物理學家喬治.西蒙.歐姆1826年4月發表的《金屬導電定律的測定》論文提出的。
歐姆定律基本公式：
I=U/R
I：電流，單位安培，用A表示。
U：電壓，單位伏特，用V表示。
R：電阻，單位歐姆，用Ω表示。

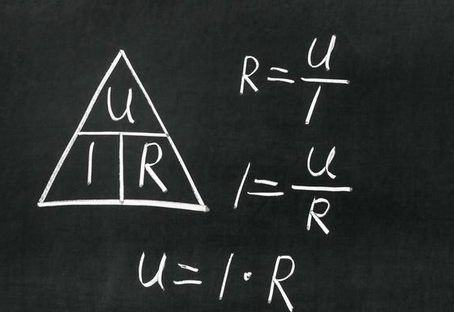

歐姆定律公式
電流計算：
I=12V/40Ω=0.3A
在并聯電路中，并聯電路分路電壓處處相等。
U=U1=U2=U3
在并聯電路中，總電流等于各分路電流總和。
I=I1+I2+I3=0.12A+0.1A+0.08A=0.3A
I1=12V/100Ω=0.12A
I2=12V/120Ω=0.10A
I3=12V/150Ω=0.08A
因此總電流A：0.3A
三：計算電阻功率
電子工程師和電子技術員在電路設計應用中，如果現有電阻功率達不到要求，可以采用多個電阻并聯來替代。為了電阻功率均勻分配，并聯電阻最好阻值要相同。
但是有的時候，阻值做不到相同。如上面的并聯電路，3個電阻值就不相同。我們知道，在并聯電路中，電流大的分路其電阻承受的功率最大。上面并聯電路中R1分路電阻100Ω，在電壓一定的情況下，阻值小電流就大。
I1=12V/100Ω=0.12A
功率P1=I2R=I*I*R=0.12*0.12*100≈1.44W
電子工程師和電子技術員在電路設計應用中，電子元器件要降額使用，確保電子電路能穩定工作，比如降額50%使用。
每個電阻功率選用時大于：1.44/0.5≈3W
最大電阻功率選用3W，另外2個電阻功率也選用3W的話，電路就能安全穩定地工作。 |
